Вентиляторы канальные серии TРВК-ПК предназначены для применения в системах общеобменной вентиляции, воздушного отопления и системах приточной противодымной вентиляции. Могут монтироваться непосредственно в воздуховоды в любом положении (горизонтально, вертикально, наклонно). Комплектация электродвигателями для исполнений Н (Н; К1) и Вз (Вз; ВзК1) приведена в таблицах в разделе аэродинамические характеристики.
Выпускаются в вариантах исполнения: Н; К1; Вз; ВзК1. Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ), тропического (Т) климата 3-й категории размещения по ГОСТ 15150. Температура окружающей среды от -45ºС до +40ºС для умеренного климата, от -60ºС до +40ºС для умеренного и холодного климата, от -10ºС до +50ºС для тропического климата.
Уровень звуковой мощности со стороны всасывания на 4 дБ меньше.
Уровень звуковой мощности в октавных полосах частот может быть определен из соотношения: Lwi = Lw + Δ Lwi.
Выпускаются в вариантах исполнения: Н; К1; Вз; ВзК1. Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ), тропического (Т) климата 3-й категории размещения по ГОСТ 15150. Температура окружающей среды от -45ºС до +40ºС для умеренного климата, от -60ºС до +40ºС для умеренного и холодного климата, от -10ºС до +50ºС для тропического климата.
Вентилятор состоит из:
- прямоугольного корпуса;
- рабочего колеса;
- асинхронного двигателя.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
В таблицах приводится уровень звуковой мощности Lw (дБА) вентилятора на номинальном режиме со стороны нагнетания.Уровень звуковой мощности со стороны всасывания на 4 дБ меньше.
Уровень звуковой мощности в октавных полосах частот может быть определен из соотношения: Lwi = Lw + Δ Lwi.
|
Направление излучения |
Число полюсов двигателя |
Поправки Δ Lwi, дБ в октавных полосах частот со среднегеометрическими частотами, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| На входе (выходе) | 2 | -13 | -9 | -5 | -3 | -3 | -4 | -9 | -14 |
| 4 | -9 | -5 | -3 | -3 | -4 | -9 | -14 | -19 | |
| 6 | -7 | -4 | -3 | -4 | -7 | -12 | -17 | -22 | |
| Через стенки | 2 | +1 | +3 | +3 | -3 | -5 | -6 | -10 | -16 |
| 4 | +5 | +7 | +5 | -3 | -6 | -11 | -15 | -21 | |
| 6 | +7 | +8 | +5 | -4 | -9 | -14 | -18 | -24 | |

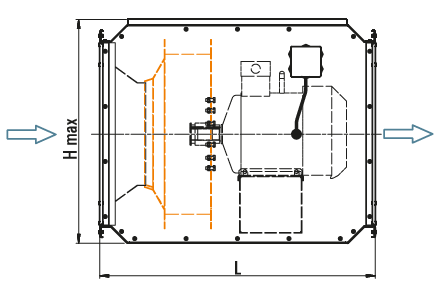

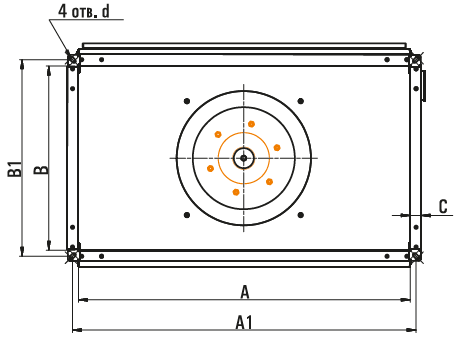

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КАНАЛЬНЫХ ВЕНТИЛЯТОРОВ TРВК-ПК TIZEST
| Тип вентилятора | Размеры, мм | |||||||
| А | A1 | B | B1 | C | d | H max | L | |
| TРВК-ПК-40х20 | 400 | 426 | 200 | 225 | 20 | 8х14 | 333 | 450 |
| TРВК-ПК-50х25 | 500 | 526 | 250 | 276 | 20 | 8х14 | 347 | 480 |
| TРВК-ПК-50х30 | 500 | 526 | 300 | 326 | 20 | 8х14 | 407 | 535 |
| TРВК-ПК-60х30 | 600 | 626 | 300 | 326 | 20 | 8х14 | 407 | 565 |
| TРВК-ПК-60х35 | 600 | 626 | 350 | 376 | 20 | 8х14 | 449 | 580 |
| TРВК-ПК-70х40 | 700 | 726 | 400 | 426 | 20 | 8х14 | 517 | 700 |
| TРВК-ПК-80х50 | 800 | 835 | 500 | 535 | 30 | 10х21 | 609 | 735 |
| TРВК-ПК-90х50 | 900 | 935 | 500 | 535 | 30 | 10х21 | 609 | 750 |
| TРВК-ПК-100х50 | 1000 | 1035 | 500 | 535 | 30 | 10х21 | 667 | 765 |
| TРВК-ПК-100х60 | 1000 | 1035 | 600 | 635 | 30 | 10х21 | 769 | 780 |
| TРВК-ПК-120х70 | 1200 | 1233 | 700 | 733 | 30 | 10х21 | 829 | 820 |
| TРВК-ПК-140х80 | 1400 | 1435 | 800 | 835 | 30 | 10х21 | 929 | 860 |
| TРВК-ПК-160х90 | 1600 | 1634 | 900 | 934 | 30 | 10х21 | 1040 | 950 |

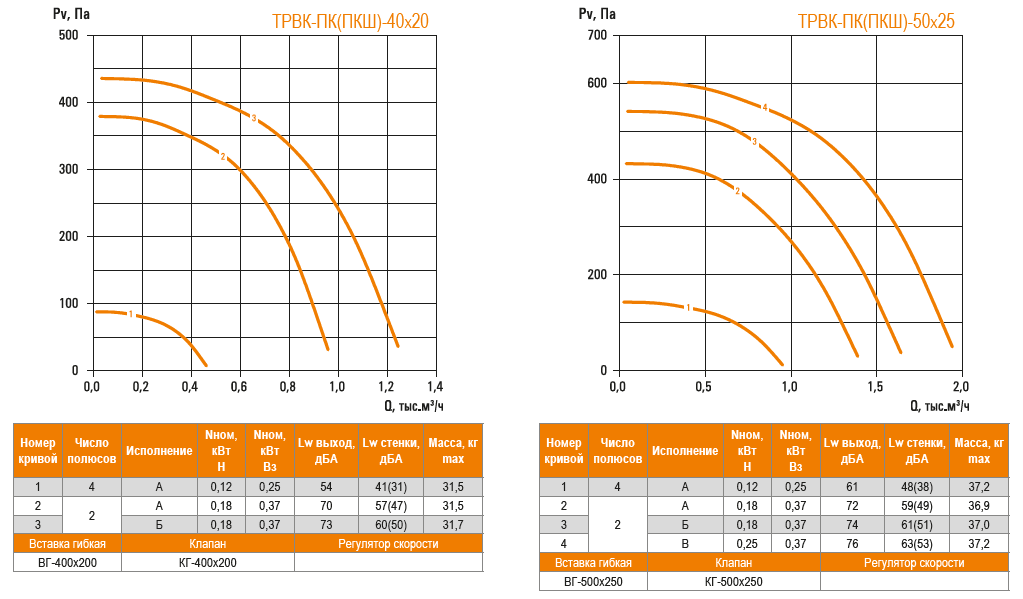

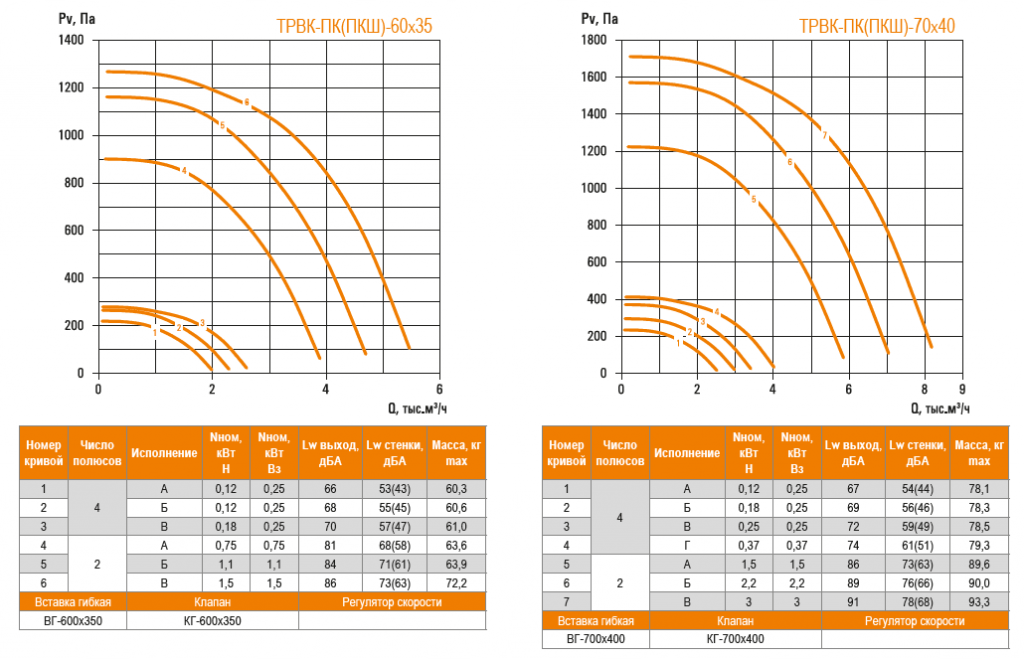

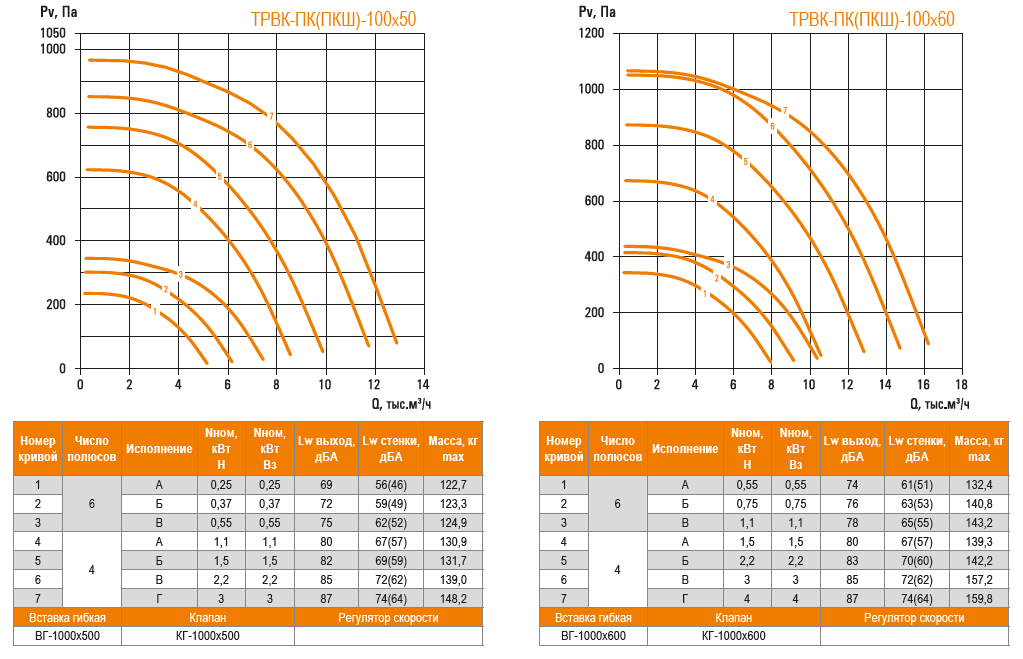

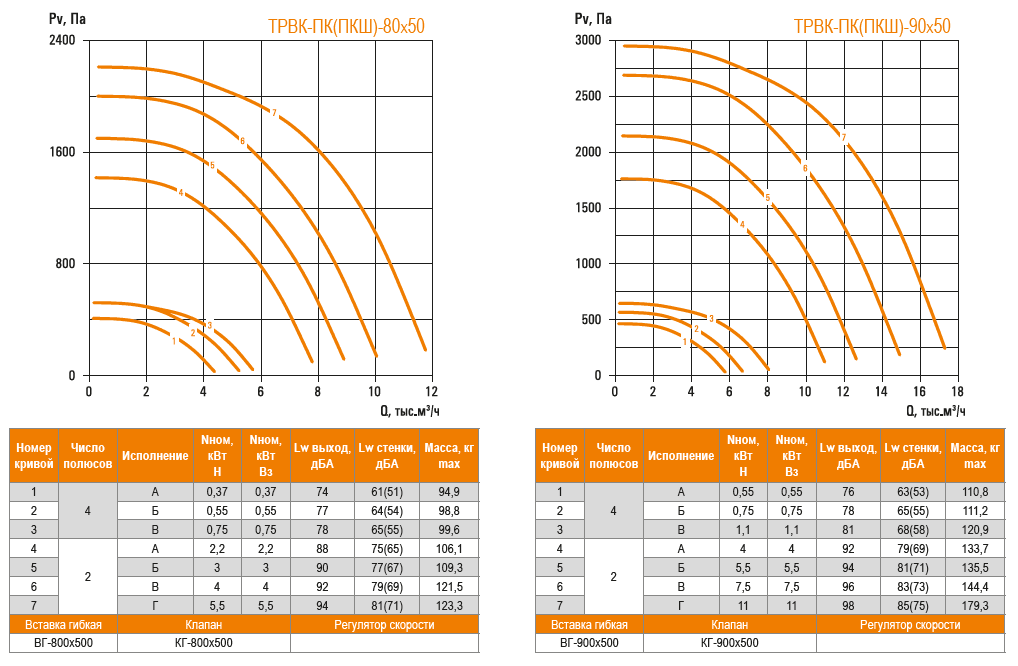

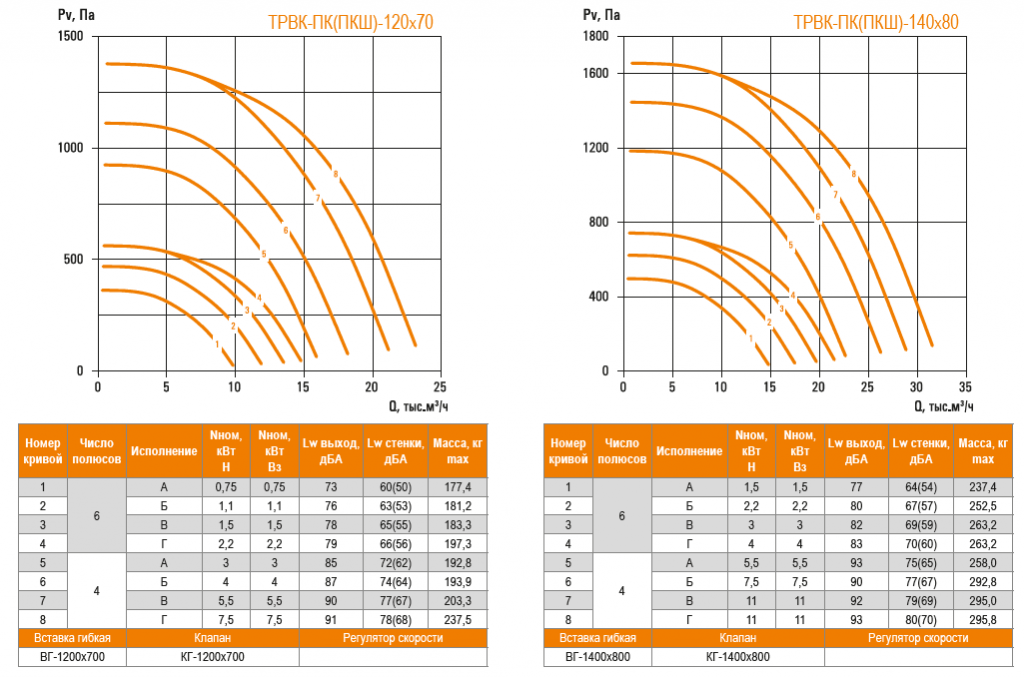

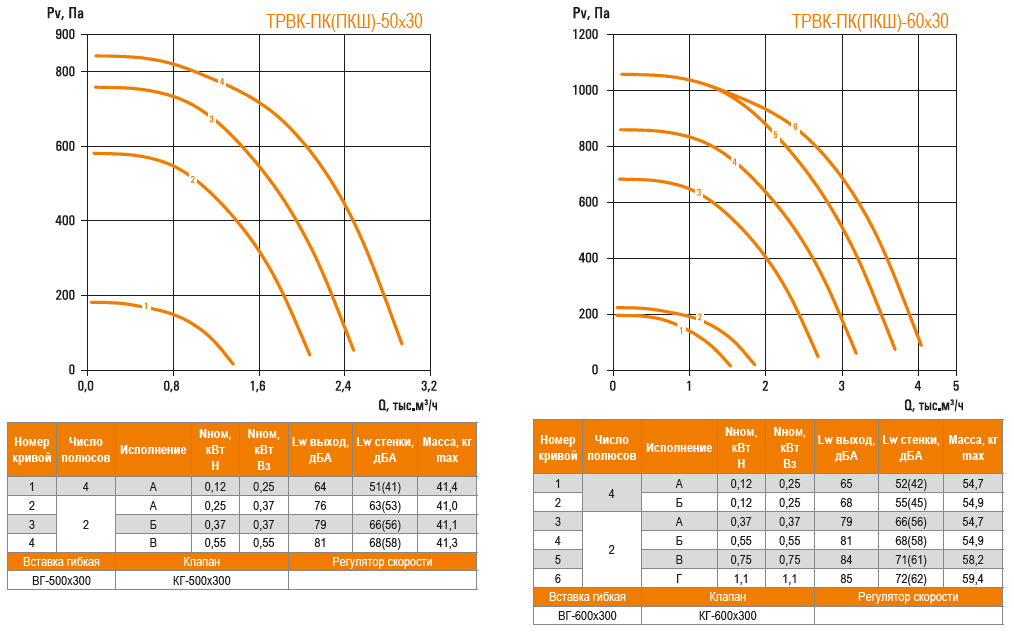

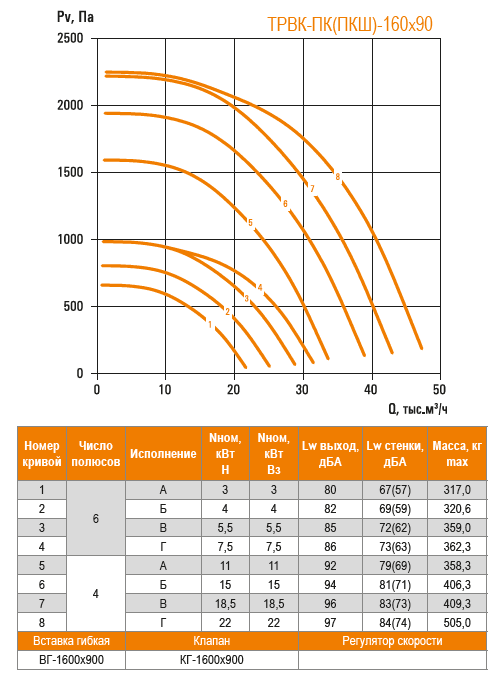

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАНАЛЬНЫХ ВЕНТИЛЯТОРОВ TРВК-ПК TIZEST
