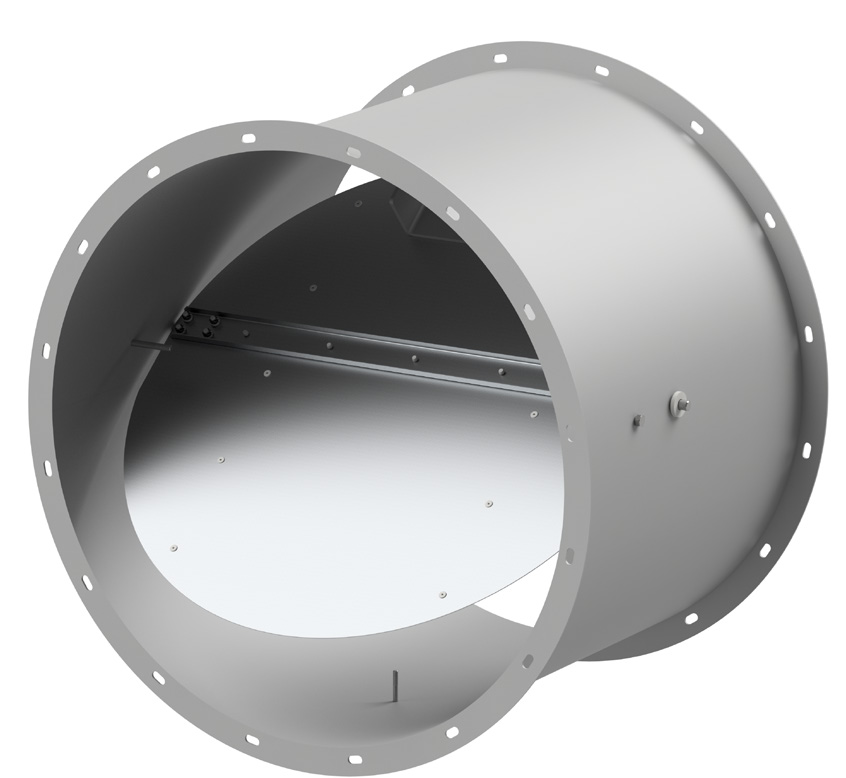

Клапаны обратные серии КЛП предназначены для установки в круглые воздуховоды. Клапаны КЛПв устанавливаются в вертикальные воздуховоды при движении воздуха сверху вниз. Клапаны КЛПг предназначены для установки в горизонтальные воздуховоды.

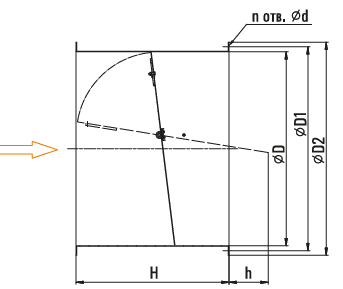

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КЛАПАНА ОБРАТНОГО ЛЕПЕСТКОГОВОГО С ПРОТИВОВЕСОМ КЛП
| Тип клапана | Размеры, мм | Mасса, кг max | ||||||
| D | D1 | D2 | d | H | h | n | ||
| КЛПг(в)-200 | 200 | 220 | 240 | 7 | 190 | - | 8 | 2,4 |
| КЛПг(в)-225 | 225 | 245 | 265 | 7 | 210 | - | 8 | 3,0 |
| КЛПг(в)-250 | 250 | 270 | 290 | 7 | 235 | - | 8 | 3,7 |
| КЛПг(в)-280 | 280 | 310 | 320 | 7 | 260 | 26 | 8 | 4,2 |
| КЛПг(в)-315 | 315 | 345 | 375 | 10 | 300 | 19 | 8 | 7,1 |
| КЛПг(в)-355 | 355 | 385 | 415 | 10 | 330 | 16 | 8 | 8,5 |
| КЛПг(в)-400 | 400 | 440 | 460 | 10 | 350 | 27 | 8 | 9,9 |
| КЛПг(в)-450 | 450 | 490 | 520 | 10 | 380 | 72 | 8 | 12,3 |
| КЛПг(в)-500 | 500 | 540 | 560 | 10 | 400 | 76 | 12 | 15,0 |
| КЛПг(в)-560 | 560 | 600 | 630 | 10 | 450 | 76 | 12 | 18,0 |
| КЛПг(в)-630 | 630 | 670 | 700 | 10 | 480 | 130 | 12 | 24,3 |
| КЛПг(в)-710 | 710 | 750 | 780 | 10 | 560 | 130 | 16 | 29,2 |
| КЛПг(в)-800 | 800 | 840 | 870 | 10 | 650 | 141 | 16 | 39,5 |
| КЛПг(в)-900 | 900 | 950 | 980 | 10 | 750 | 118 | 16 | 50,2 |
| КЛПг(в)-1000 | 1000 | 1050 | 1080 | 10 | 850 | 70 | 16 | 64,0 |
| КЛПг(в)-1120 | 1120 | 1170 | 1220 | 12 | 970 | 110 | 20 | 81,0 |
| КЛПг(в)-1250 | 1250 | 1300 | 1350 | 12 | 1100 | 90 | 20 | 100,6 |
