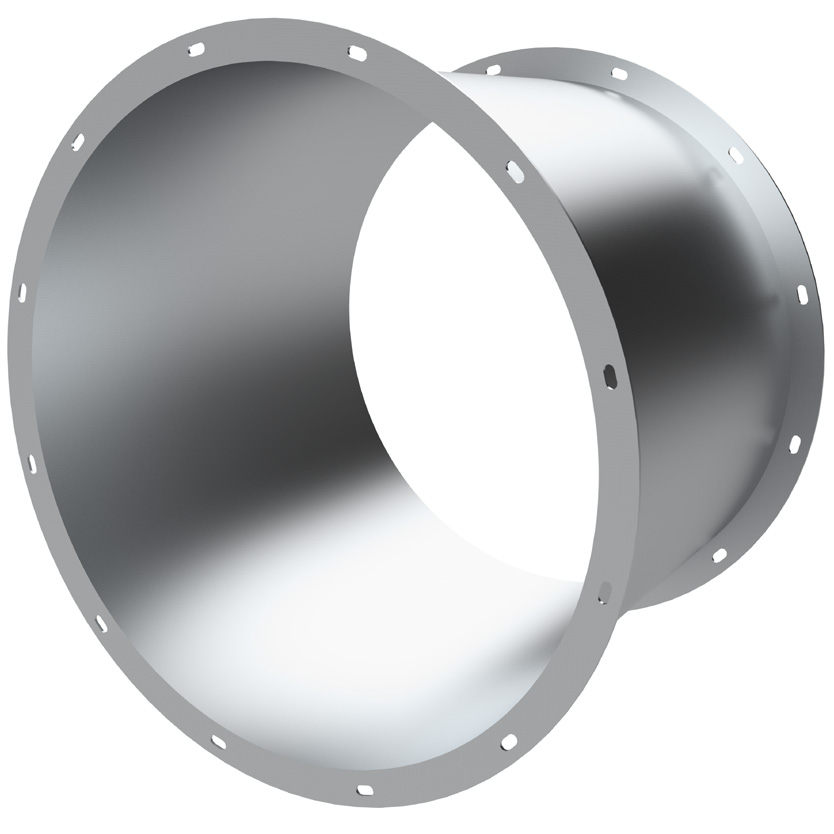

Диффузоры выходные серии ДВ предназначены для установки за осевым вентилятором для частичного использования динамического давления.

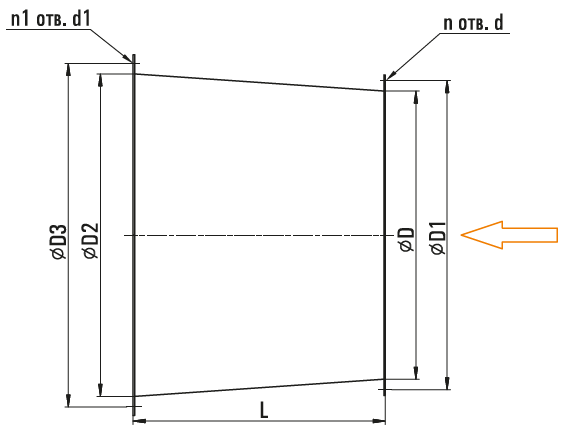

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДИФФУЗОРА ВЫХОДНОГО ДВ
| Тип диффузора входного | Размеры, мм | Mасса, кг | ||||||||
| D | D1 | D2 | D3 | d | d1 | L | n | n1 | ||
| ДВ-400 | 400 | 440 | 450 | 490 | 10х20 | 10х20 | 380 | 8 | 8 | 5,4 |
| ДВ-450 | 450 | 490 | 500 | 540 | 10х20 | 10х20 | 410 | 8 | 12 | 6,3 |
| ДВ-500 | 500 | 540 | 560 | 600 | 10х20 | 10х20 | 440 | 12 | 12 | 7,9 |
| ДВ-560 | 560 | 600 | 630 | 670 | 10х20 | 10х20 | 470 | 12 | 12 | 10,0 |
| ДВ-630 | 630 | 670 | 710 | 750 | 10х20 | 10х20 | 500 | 12 | 16 | 15,8 |
| ДВ-710 | 710 | 750 | 800 | 840 | 10х20 | 10х20 | 550 | 16 | 16 | 19,1 |
| ДВ-800 | 800 | 840 | 900 | 950 | 10х20 | 10х20 | 600 | 16 | 16 | 23,5 |
| ДВ-900 | 900 | 950 | 1000 | 1050 | 10х20 | 10х20 | 660 | 16 | 16 | 29,7 |
| ДВ-1000 | 1000 | 1050 | 1120 | 1170 | 10х20 | 12х24 | 700 | 16 | 20 | 36,7 |
| ДВ-1120 | 1120 | 1170 | 1250 | 1300 | 12х24 | 12х24 | 740 | 20 | 20 | 44,0 |
| ДВ-1250 | 1250 | 1300 | 1400 | 1450 | 12х24 | 12х24 | 780 | 20 | 20 | 51,1 |
